安全阀在线校验和离线校验有什么区别？

2026-06-11 10:25:35

安全阀校验是保障压力容器和压力管道安全运行的关键环节，而校验方式的选择直接影响生产安排、校验成本和周期。在线校验和离线校验是目前应用最广泛的两种安全阀校验方法，二者在原理、操作流程、适用工况和成本上存在显著差异。

安全阀校验到底是拆下来做，还是在设备上直接做？这是压力容器、锅炉和压力管道使用单位经常要面对的选择题。所谓在线校验 vs 离线校验，本质上是两种完全不同的技术路线——一个追求不停产、高效率，一个追求高精度、全面检修。本文从原理、优缺点、适用场景和成本四个维度详细拆解，帮助你根据实际工况做出合理判断。

一、原理对比

离线校验：将安全阀从设备上拆卸下来，运至校验车间，安装到专用的安全阀校验台上进行测试。校验台通过液压或气动方式向安全阀入口侧加压，同时使用高精度压力传感器测量开启压力（整定压力），并观察密封面的泄漏情况。离线校验通常在常温、常压环境下进行，介质一般为干燥空气或氮气。

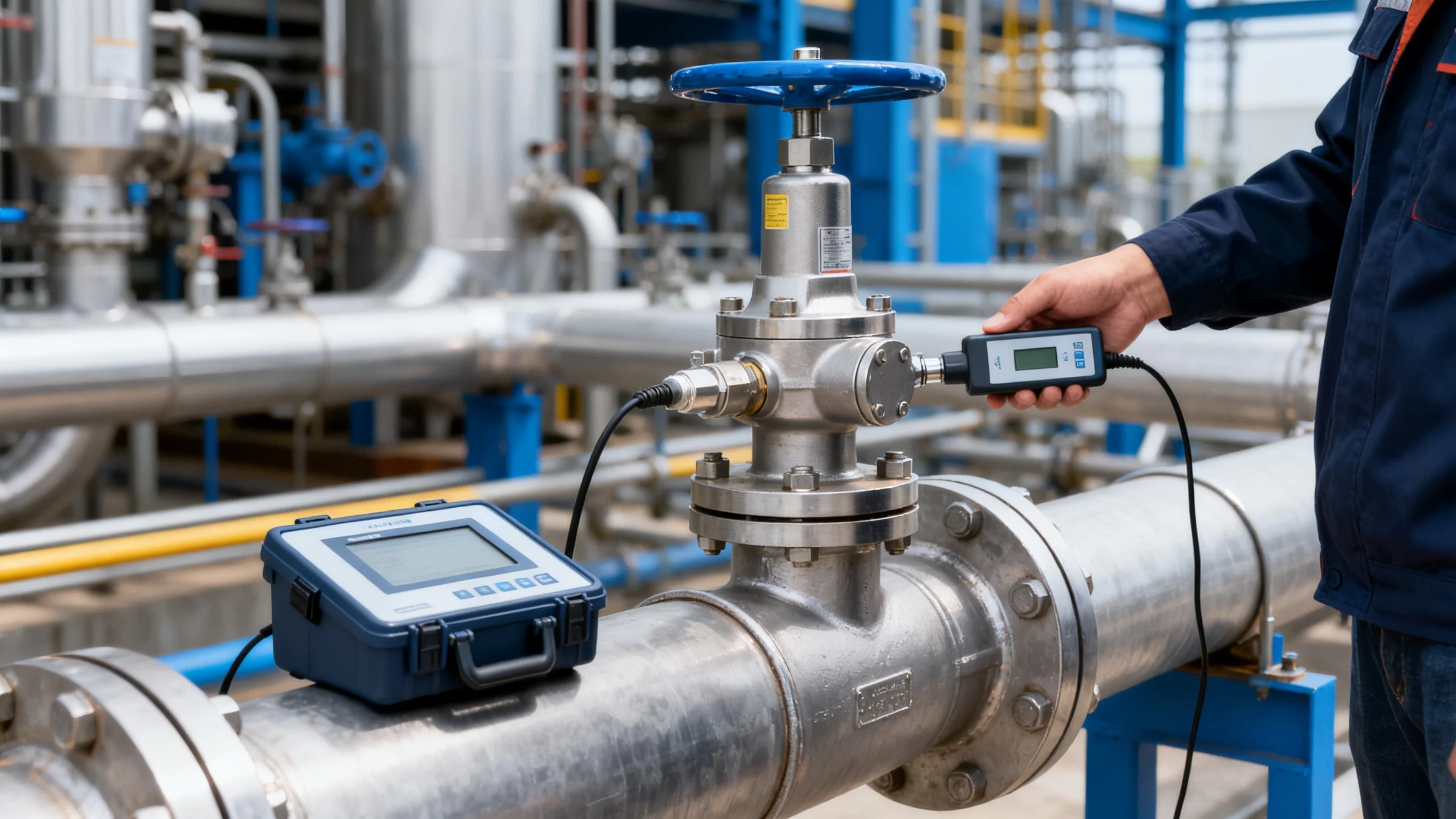

在线校验：安全阀保持安装在设备上的状态，不拆卸、不停车。使用便携式在线校验仪，通过液压或气动辅助装置向安全阀阀瓣施加一个外部附加力，克服弹簧预紧力使阀瓣微启，同时测量附加力值和系统介质压力，通过计算得出安全阀的整定压力。在线校验时介质为设备内实际工况介质（蒸汽、气体或液体），温度、压力均为运行状态参数。

两种方法的本质区别在于：离线校验是“拆下来模拟工况”，在线校验是“在真实工况下测量”。

二、优缺点

离线校验的优点：

• 精度高：校验台压力控制稳定，测量精度可达±0.5%以内
• 可全面检修：拆卸后可以同时检查密封面、弹簧、阀杆、导向套等内部零件，进行必要的清洗、研磨或更换
• 不受现场条件限制：无论设备是否运行，只要停车拆卸即可进行
• 报告规范：离线校验出具的检验报告格式统一，数据完整，更容易通过监管部门审查

离线校验的缺点：

• 必须停车：需要被保护设备停止运行、泄压、排空介质，对于连续生产的石化、电力装置，停车成本极高
• 拆卸工作量大：安全阀往往位于高处或狭窄位置，拆装需要搭设脚手架，耗费人工和时间
• 运输风险：安全阀在运输过程中可能磕碰，影响密封面
• 焊接式安全阀无法拆卸：部分电站锅炉的安全阀采用焊接连接，离线校验根本无法操作

在线校验的优点：

• 不需要停车：设备保持正常运行状态，不影响生产
• 无需拆卸：安全阀原位测试，省去拆装、运输环节
• 反映真实工况：校验时介质为实际运行介质，温度、背压等因素都被计入测量
• 适用于焊接式阀门：在线校验是焊接连接安全阀唯一可行的校验方式
• 效率高：单只安全阀的在线校验通常只需要30-60分钟

在线校验的缺点：

• 精度相对较低：受现场振动、介质波动、温度变化等干扰影响，测量精度一般为±3%左右
• 无法同时检修：在线校验只测量整定压力，无法检查内部零件状况
• 有一定风险：校验过程中需要使安全阀微启，介质可能向大气排放（蒸汽或无毒气体问题不大，但有毒或易燃介质需谨慎）
• 设备要求高：需要专用的在线校验仪，且操作人员必须经过专门培训
• 法规限制：TSG ZF001规定，介质为易燃、易爆、有毒的安全阀，不宜采用在线校验

三、适用场景

场景	推荐方式	理由
连续生产石化装置（如乙烯、炼油）	在线校验优先	停车一天损失可达数百万元，在线校验可避免停产
电站锅炉安全阀（焊接连接）	在线校验	无法拆卸，在线校是唯一选择
简单压力容器或非连续生产设备	离线校验	停车影响小，离线校验精度高且可同步检修
安全阀到期更换或大修期间	离线校验	大修时已经停车，拆下送检并更换备阀是最规范的做法
介质为有毒、剧毒、易燃易爆	离线校验（若可行）	法规限制在线校验，且排放风险过高
安全阀出现明显泄漏或卡涩	离线校验	需要解体检修，在线校验无法解决
新购安全阀入库验收	离线校验	在校验台上做型式试验和出厂复验

在实际工作中，很多企业采用“组合策略”：在正常运行期间使用在线校验进行过渡性检查，确保安全阀在两次大修之间保持有效；在大修停车期间将安全阀全部拆下送离线校验，同时进行检修保养和备阀轮换。

四、成本分析

成本构成需要从直接费用和间接费用两个维度来看。

离线校验的直接成本：

• 拆装人工费（包括脚手架、保温层拆除恢复）
• 运输物流费
• 校验台检测费（按只计价，通常100-500元/只，视口径和压力等级而定）
• 若发现故障，另加维修或更换配件费用

离线校验的间接成本（往往是最大头）：

• 停车损失：对于连续生产企业，停车一天造成的产值损失可能是校验费的数百倍。这是离线校验最大的隐性成本。

在线校验的直接成本：

• 便携式校验仪设备购置费（约5-15万元/台）或第三方服务费（按只计价，通常300-800元/只）
• 操作人员培训和持证费用
• 每次校验的耗材（密封件、记录纸等）

在线校验的间接成本：

• 基本为零，因为不需要停车

综合成本对比（以一只DN80、公称压力PN16的安全阀为例，在石化装置上）：

成本项	离线校验	在线校验
拆装人工费	约500-1000元	0元
检测/服务费	约200-300元	约400-600元
停车损失分摊	极高（若专门停车）或0元（大修期间顺带做）	0元
运输及管理费	约100-200元	0元
单次总成本（非大修期）	数千至数万元（主要是停车损失）	400-600元
单次总成本（大修期）	约800-1500元	不适用（大修时已停车，通常直接拆检）

结论很直观：如果设备可以配合大修停车，离线校验性价比更高（因为可以同步检修且精度好）；如果无法或不愿停车，在线校验尽管单只服务费略高，但避免了巨大停车损失，总体成本反而更低。

五、如何选择：一张决策表

问题	是	否
设备能随时停车吗？	选离线	继续往下看
阀门是焊接连接吗？	选在线	继续往下看
介质有毒/易燃/剧毒？	选离线（法规限制）	继续往下看
阀门同时需要检修吗？	选离线	两种都可，视精度要求定
对精度要求高于±2%？	选离线	可在线

最终建议：没有绝对的好坏，关键在于匹配实际工况。对于大部分石化、电力连续生产企业，推荐建立在线校验为主、离线校验为辅的管理体系——运行周期内每1-2年做一次在线校验，大修时全部拆下做离线校验和全面检修。这种组合方案兼顾了生产连续性和设备可靠性，是当前工业界的主流做法。

（如需安全阀在线校验、离线校验及维修服务，欢迎联系苏州阀曼工程技术有限公司。服务范围覆盖石化、电力、船舶等全行业，官网：https://www.valveman-service.com）
